Hệ thống chữa cháy Sprinkler: Phân loại và nguyên lý hoạt động

Trong bối cảnh yêu cầu an toàn phòng cháy chữa cháy ngày càng được siết chặt tại các công trình dân dụng và công nghiệp, việc hiểu đúng và lựa chọn giải pháp chữa cháy phù hợp là yếu tố then chốt. SQ Việt Nam sẽ giúp bạn hiểu về hệ thống chữa cháy sprinkler, phân loại các hệ thống phổ biến và phân tích nguyên lý hoạt động nhằm giúp bạn áp dụng hiệu quả, đúng tiêu chuẩn kỹ thuật trong bài viết dưới đây.

1. Hệ thống Sprinkler là gì?

Hệ thống chữa cháy sprinkler là giải pháp chữa cháy tự động sử dụng các đầu phun kín, luôn ở trạng thái sẵn sàng hoạt động. Mỗi đầu phun chỉ được kích hoạt khi nhiệt độ tại khu vực lắp đặt đạt đến ngưỡng xác định, từ đó phun nước trực tiếp vào vị trí phát sinh đám cháy. Do nguyên lý này, sprinkler chỉ tác động tại khu vực có nhiệt độ tăng cao, giúp dập lửa cục bộ trong phạm vi bảo vệ nhất định thay vì phun đồng loạt toàn bộ hệ thống.

Trong thực tế, sprinkler thường là một phần quan trọng trong hệ thống PCCC tổng thể của công trình, được kết hợp cùng các thiết bị báo cháy, bơm chữa cháy và nguồn cấp nước để đảm bảo khả năng phát hiện và xử lý sự cố cháy nhanh chóng.

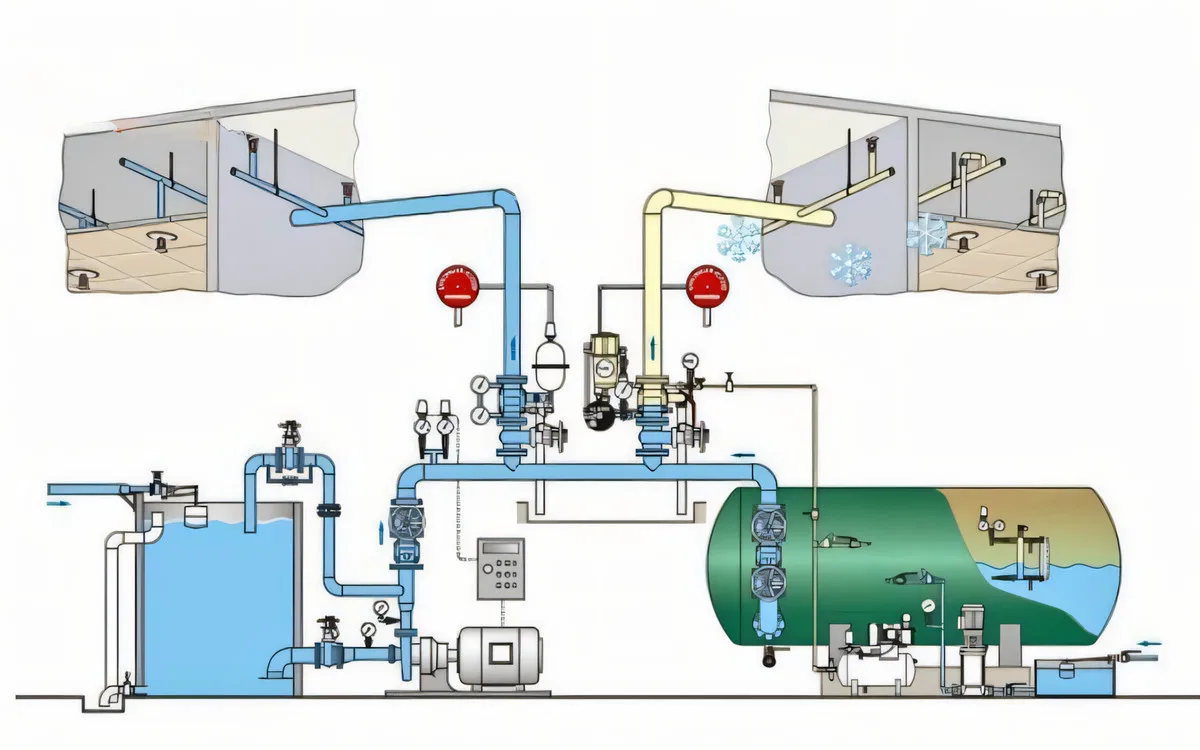

2. Phân loại hệ thống chữa cháy Sprinkler

Dựa vào đặc điểm kỹ thuật, điều kiện môi trường lắp đặt và mức độ nguy cơ cháy của công trình, hệ thống chữa cháy Sprinkler được phân loại thành nhiều dạng khác nhau nhằm đảm bảo hiệu quả chữa cháy và phù hợp với từng nhu cầu sử dụng.

2.1. Hệ thống Sprinkler tiêu chuẩn (Hệ thống ướt)

Hệ thống sprinkler ướt là dạng phổ biến nhất hiện nay. Ở hệ thống này, toàn bộ đường ống luôn được nạp đầy nước và duy trì áp lực ổn định ở cả phía trên và phía dưới van báo động.

Sprinkler ướt được triển khai tại các công trình không có nguy cơ đóng băng nước trong đường ống trong suốt quá trình vận hành. Nhờ cấu tạo đơn giản, nguyên lý hoạt động rõ ràng và độ tin cậy cao, hệ thống này dễ lắp đặt, dễ bảo trì và được ứng dụng rộng rãi hơn so với nhiều loại hệ thống chữa cháy khác.

2.2. Hệ thống chữa cháy Sprinkler khô

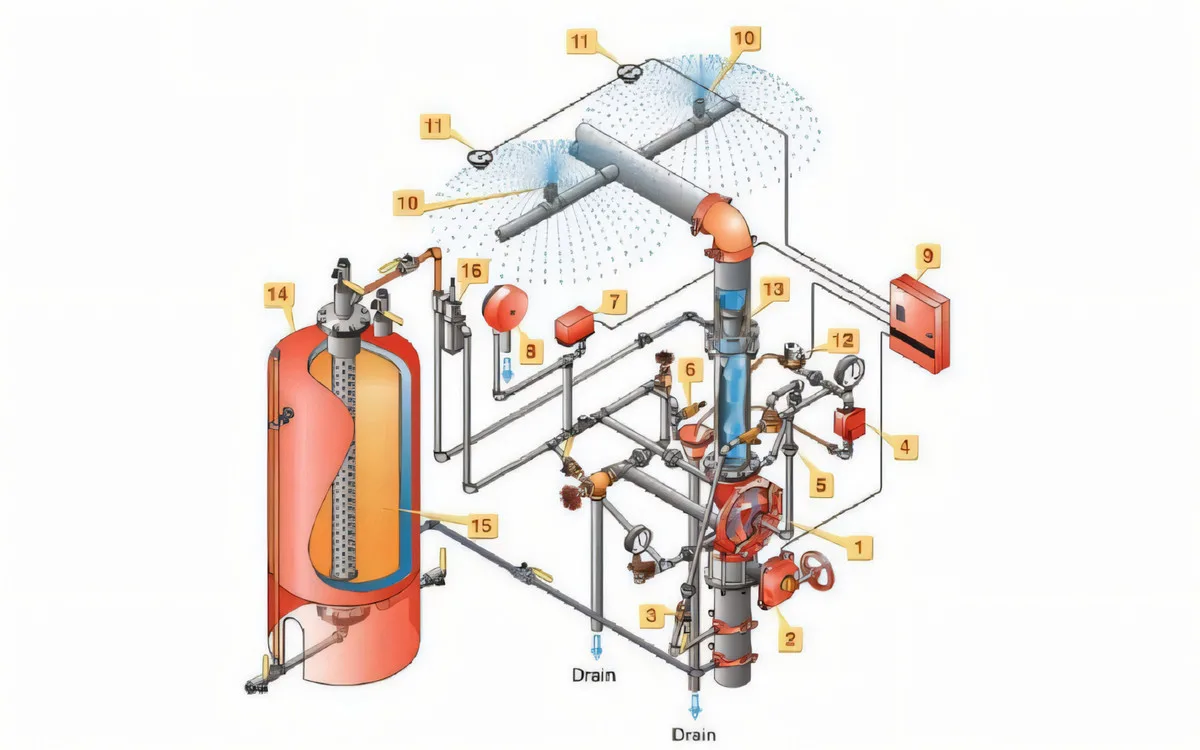

Hệ thống chữa cháy sprinkler khô được thiết kế cho những khu vực mà hệ thống ướt không phù hợp, đặc biệt là nơi có nhiệt độ thấp dưới 4°C. Đây là mức nhiệt có nguy cơ làm nước đóng băng trong đường ống (như kho lạnh bảo quản thực phẩm, nhà xưởng không có hệ thống sưởi, bãi đỗ xe bán hở hoặc công trình ngoài trời tại vùng khí hậu lạnh).

Trong điều kiện bình thường, đường ống của hệ thống khô không chứa nước mà được nạp khí nén hoặc khí Nitơ để duy trì áp suất, nhằm tránh hiện tượng nước đóng băng gây nứt vỡ đường ống và hư hỏng thiết bị.

Khi xảy ra cháy, nhiệt độ tăng làm đầu phun sprinkler kích hoạt, khí trong đường ống sẽ thoát ra ngoài, dẫn đến áp suất giảm. Sự sụt áp này khiến van hệ thống khô mở ra, cho phép nước nhanh chóng chảy vào đường ống và phun qua đầu sprinkler đang hoạt động để dập tắt đám cháy.

Thông tin mở rộng:

Ngoài sprinkler, trong lĩnh vực PCCC còn có hệ thống chữa cháy drencher – dạng hệ thống phun nước đồng loạt khi kích hoạt. Hệ thống này thường được sử dụng để tạo màn nước bảo vệ khu vực có nguy cơ cháy lan cao như bồn chứa xăng dầu, nhà máy hóa chất hoặc khu vực kho bãi đặc thù.

3. Cấu tạo của hệ thống chữa cháy Sprinkler

Hệ thống chữa cháy sprinkler được cấu thành từ nhiều bộ phận phối hợp chặt chẽ với nhau, nhằm đảm bảo khả năng phát hiện và dập tắt đám cháy kịp thời ngay khi nhiệt độ vượt ngưỡng cho phép. Các thành phần chính của hệ thống bao gồm:

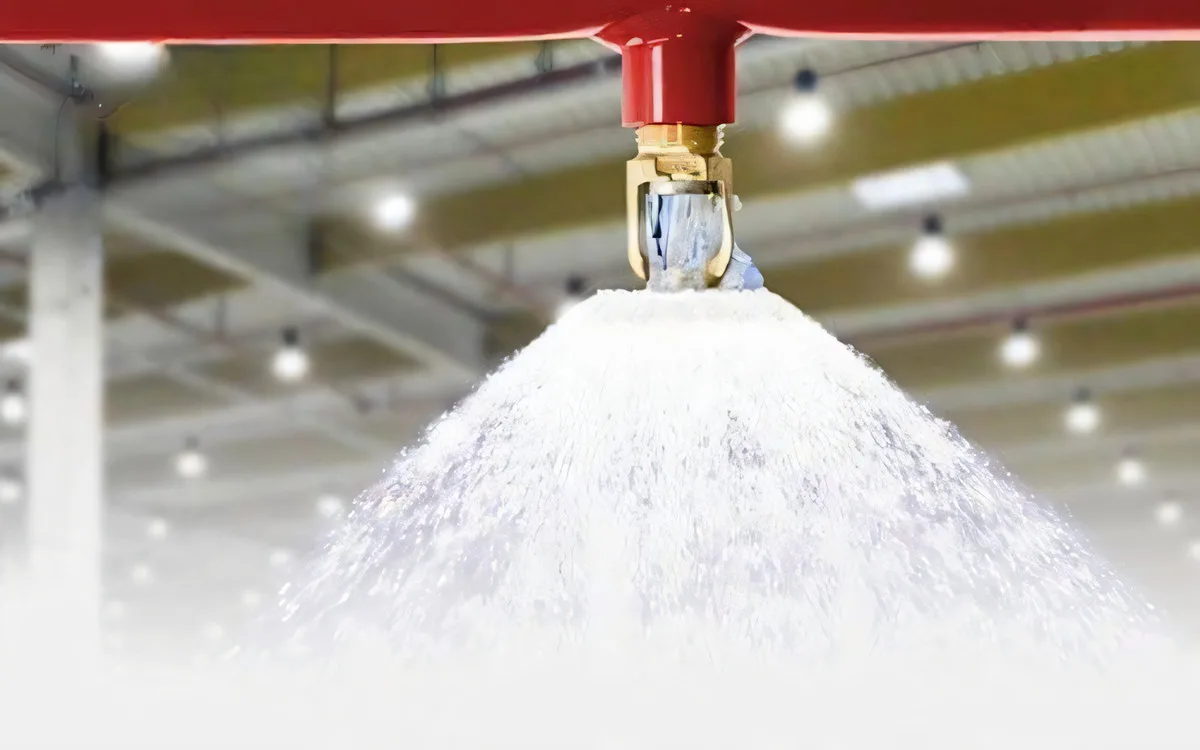

• Đầu phun sprinkler (Sprinkler Heads): Đầu phun sprinkler được trang bị cơ cấu giữ nước và bộ phận cảm biến nhiệt, thường là bầu thủy tinh hoặc hợp kim dễ nóng chảy. Khi nhiệt độ đạt ngưỡng kích hoạt, cảm biến sẽ vỡ hoặc nóng chảy, mở van để nước phun trực tiếp vào khu vực cháy. Đầu phun được thiết kế với nhiều kiểu như hướng xuống, hướng lên hoặc phun ngang, phù hợp từng vị trí lắp đặt.
• Hệ thống đường ống dẫn nước: Hệ thống đường ống bao gồm ống trục chính và các nhánh ống phân phối, có nhiệm vụ dẫn nước từ nguồn cấp đến từng đầu phun sprinkler. Các đường ống này được tính toán về kích thước và áp lực nhằm đảm bảo lưu lượng nước phù hợp cho quá trình chữa cháy.
• Nguồn cấp nước: Nguồn nước cho hệ thống sprinkler có thể lấy từ bể chứa chuyên dụng, mạng cấp nước khu vực hoặc các nguồn dự phòng như giếng khoan kết hợp bơm tăng áp. Nguồn cấp phải luôn sẵn sàng và đáp ứng đủ áp suất, lưu lượng để hệ thống hoạt động hiệu quả khi có sự cố cháy.

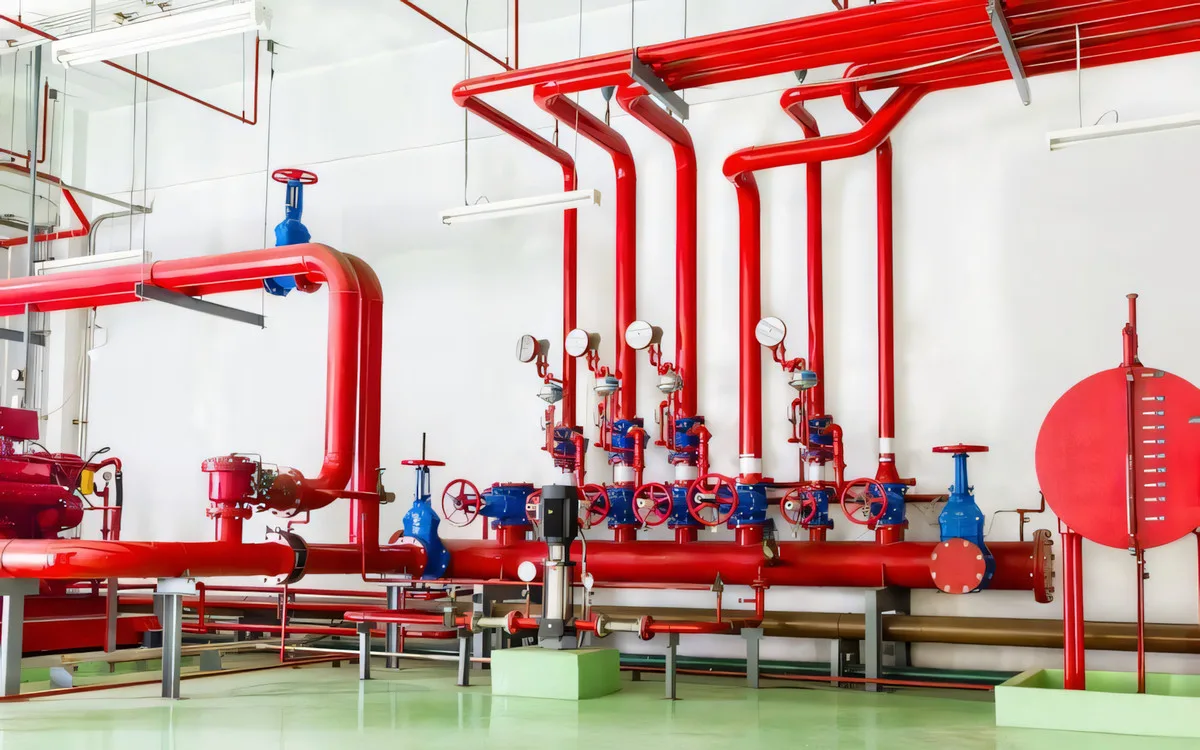

• Cụm van điều khiển và van báo động: Cụm van có chức năng kiểm soát và điều tiết dòng nước trong hệ thống. Trong đó, van báo động (alarm valve) đóng vai trò quan trọng khi vừa cho phép nước đi qua vừa kích hoạt tín hiệu báo động ngay khi hệ thống bắt đầu phun nước chữa cháy.
• Thiết bị cảnh báo: Thiết bị cảnh báo bao gồm còi, chuông hoặc tín hiệu truyền về trung tâm điều khiển. Khi hệ thống sprinkler hoạt động, các thiết bị này sẽ phát tín hiệu để thông báo cho người quản lý và những người xung quanh biết đang xảy ra sự cố cháy.

Thông tin mở rộng:

Trong nhiều công trình hiện đại, hệ thống sprinkler còn được kết nối với hệ thống báo cháy và chữa cháy trung tâm để đồng bộ tín hiệu cảnh báo, giúp kích hoạt chuông báo, hiển thị vị trí cháy và hỗ trợ công tác xử lý sự cố nhanh hơn.

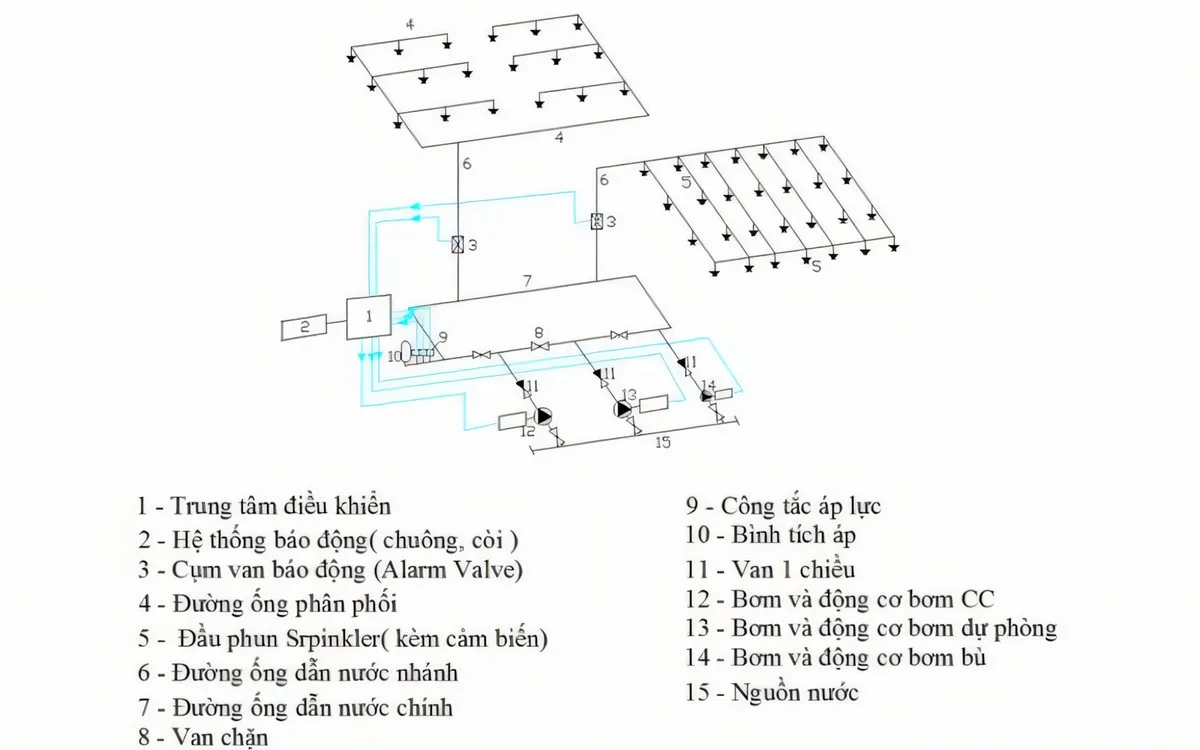

4. Nguyên lý hoạt động và điều khiển của hệ thống pccc Sprinkler

Hệ thống chữa cháy tự động sprinkler là hệ thống chữa cháy bằng nước vận hành hoàn toàn tự động, hoạt động dựa trên sự tác động của nhiệt độ đám cháy và sự thay đổi áp suất trong đường ống. Hệ thống được thiết kế, lắp đặt và vận hành theo tiêu chuẩn TCVN 7336:2021 nhằm đảm bảo khả năng phát hiện và xử lý cháy nhanh chóng, hiệu quả.

Trong quá trình thiết kế hệ thống PCCC, các kỹ sư cần tính toán chính xác mật độ đầu phun, lưu lượng nước và phạm vi bảo vệ để đảm bảo hệ thống sprinkler có thể kiểm soát đám cháy hiệu quả ngay từ giai đoạn đầu.

4.1. Trạng thái bình thường (trước khi xảy ra cháy)

Trong điều kiện vận hành bình thường, đường ống của hệ thống sprinkler luôn được duy trì áp suất nước ổn định nhờ bơm bù áp. Khi áp suất giảm nhẹ do rò rỉ hoặc hao hụt tự nhiên, công tắc áp suất sẽ kích hoạt bơm bù áp để bổ sung nước và khôi phục áp suất về mức cài đặt.

Khi áp suất đạt giá trị yêu cầu, tín hiệu sẽ được gửi về trung tâm điều khiển để dừng bơm bù áp. Ở giai đoạn này, toàn bộ đầu phun sprinkler đều ở trạng thái đóng và chỉ sẵn sàng hoạt động khi nhiệt độ môi trường xung quanh đạt đến ngưỡng kích hoạt theo thiết kế.

4.2. Khi xảy ra cháy

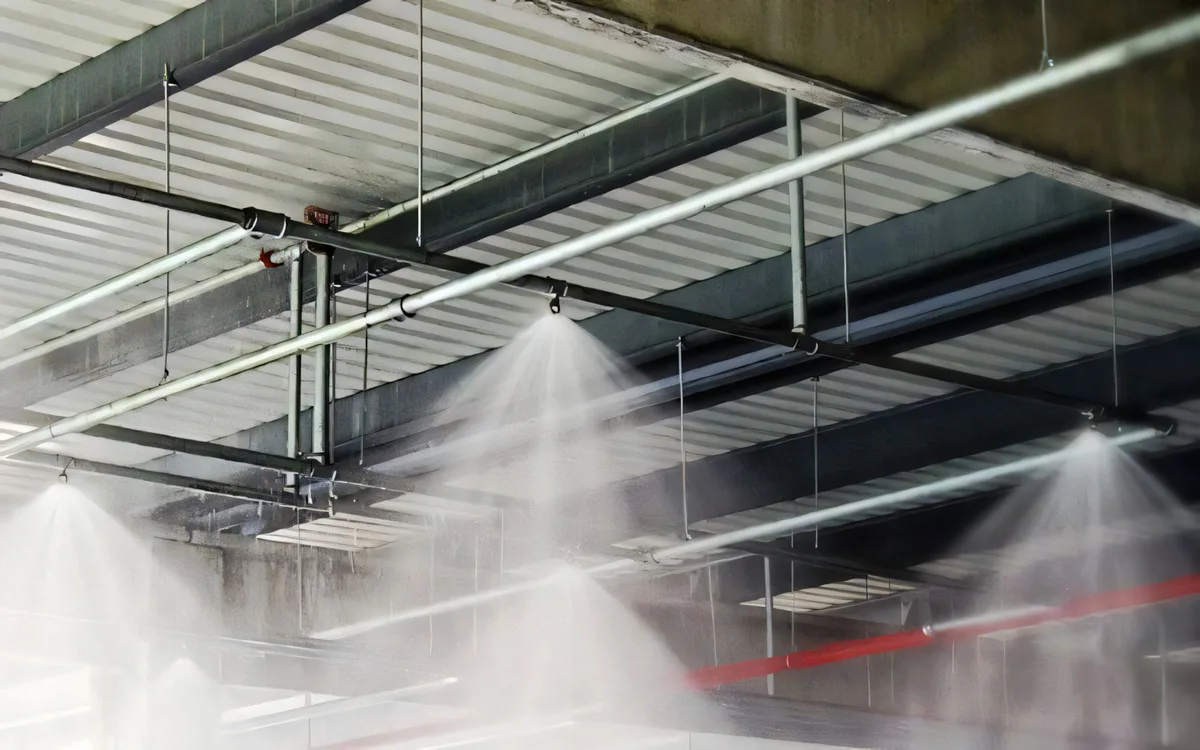

Khi hỏa hoạn xảy ra, nhiệt độ tại khu vực cháy tăng cao làm bộ phận cảm biến nhiệt của đầu phun sprinkler (bóng thủy tinh hoặc chốt kim loại) bị phá hủy. Đầu phun tại vị trí chịu tác động nhiệt sẽ tự động mở, cho phép nước trong đường ống dưới áp lực phun trực tiếp vào đám cháy.

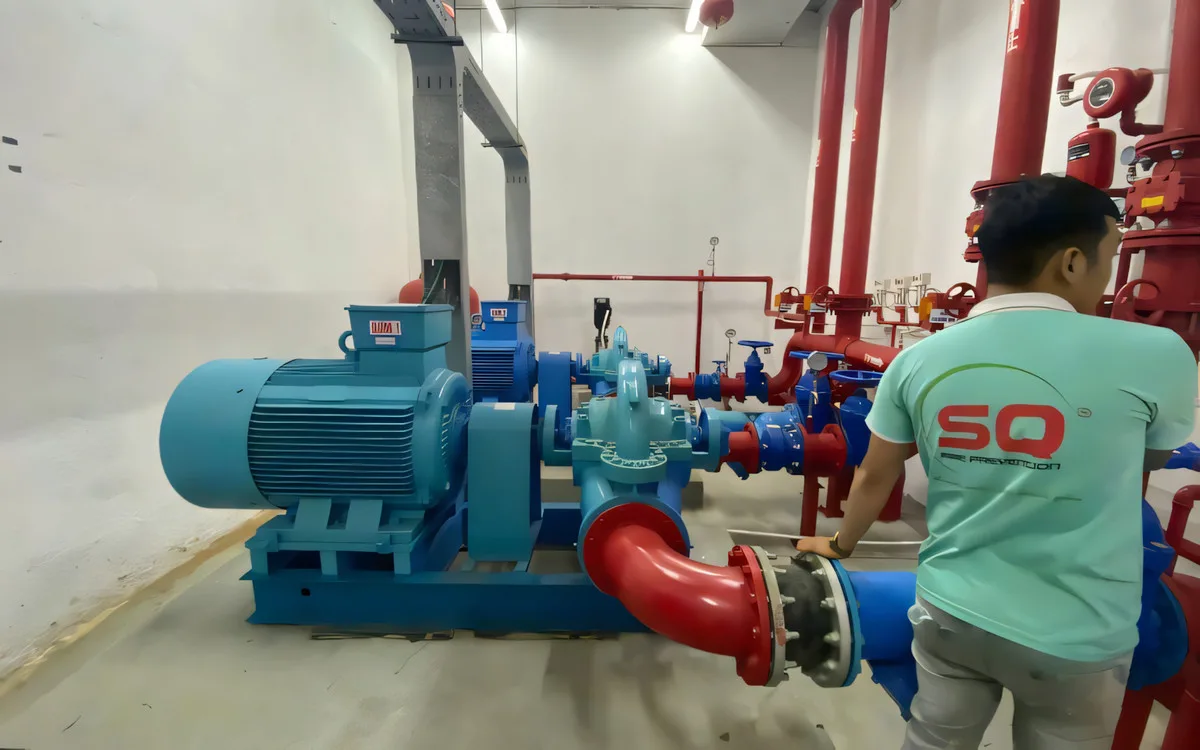

Việc một hoặc nhiều đầu phun hoạt động khiến lưu lượng nước trong hệ thống tăng nhanh, kéo theo sự sụt giảm áp suất trong đường ống. Khi đó, bơm bù áp không còn đủ khả năng duy trì áp suất, công tắc áp suất sẽ kích hoạt bơm chữa cháy chính. Trung tâm điều khiển sẽ ngắt bơm bù áp và khởi động bơm chữa cháy chính để cung cấp lưu lượng và áp suất nước lớn, liên tục cho hệ thống nhằm khống chế và dập tắt đám cháy.

4.3. Trường hợp bơm chữa cháy chính không hoạt động

Nếu bơm chữa cháy chính không khởi động hoặc gặp sự cố sau khoảng thời gian cài đặt, trung tâm điều khiển sẽ tự động kích hoạt bơm chữa cháy dự phòng. Bơm dự phòng tiếp tục cấp nước cho hệ thống, đảm bảo quá trình chữa cháy không bị gián đoạn và đáp ứng yêu cầu an toàn theo tiêu chuẩn.

4.4. Sau khi chữa cháy

Sau khi đám cháy được dập tắt hoàn toàn, hệ thống cần được dừng bơm theo đúng quy trình vận hành, kiểm tra và thay thế các đầu phun sprinkler đã kích hoạt. Đồng thời, các thiết bị như bơm, van, công tắc áp suất và tủ điều khiển phải được kiểm tra, bảo trì và đưa hệ thống trở lại trạng thái áp suất ban đầu, sẵn sàng cho các tình huống cháy tiếp theo.

5. Hệ thống chữa cháy Sprinkler ứng dụng cho những công trình nào?

Hệ thống chữa cháy tự động sprinkler được ứng dụng rộng rãi trong nhiều loại công trình khác nhau nhờ khả năng phát hiện và xử lý cháy nhanh, hiệu quả. Theo quy định tại TCVN 7336, hệ thống phù hợp cho các công trình có mức độ nguy cơ cháy từ thấp đến trung bình và cả nguy cơ cháy cao.

Các công trình điển hình áp dụng hệ thống chữa cháy sprinkler gồm:

• Nhà xưởng sản xuất, kho hàng, kho logistics
• Chung cư, tòa nhà cao tầng, văn phòng, cao ốc cho thuê
• Bãi đỗ xe tầng hầm hoặc bãi giữ xe tập trung
• Trường học, trường đại học, cơ sở đào tạo
• Cơ sở kinh doanh dịch vụ như quán karaoke, trung tâm giải trí
• Khách sạn, nhà nghỉ, nhà trọ và các công trình lưu trú khác

Thông tin mở rộng:

Bên cạnh sprinkler, nhiều công trình còn được trang bị thêm hệ thống họng nước chữa cháy trong nhà để lực lượng tại chỗ hoặc đội PCCC cơ sở có thể chủ động xử lý đám cháy trong giai đoạn đầu khi cần thiết.

6. Ưu và nhược điểm của hệ thống chữa cháy tự động Sprinkler

Hệ thống chữa cháy tự động Sprinkler có nhiều lợi thế nổi bật nhưng cũng tồn tại một số hạn chế nhất định, vì vậy việc nắm rõ ưu và nhược điểm sẽ giúp chủ đầu tư lựa chọn và áp dụng giải pháp phù hợp cho từng loại công trình:

• Ưu điểm: Là hệ thống chữa cháy hoạt động hoàn toàn tự động, không phụ thuộc vào con người. Khả năng phát hiện và dập cháy nhanh ngay tại khu vực phát sinh hỏa hoạn, giúp hạn chế cháy lan. Hệ thống có cấu tạo tương đối đơn giản, dễ thi công lắp đặt, dễ mở rộng và phù hợp với nhiều loại công trình.
• Nhược điểm: Do sử dụng nước làm tác nhân chữa cháy nên hệ thống sprinkler không phù hợp với một số khu vực có thiết bị điện tử, tài liệu quan trọng hoặc nơi dễ bị hư hỏng do nước. Ngoài ra, hệ thống chỉ được thiết kế và thi công cho những công trình đáp ứng điều kiện tiêu chuẩn PCCC, phải kiểm tra, bảo dưỡng định kỳ các đầu phun, van và bơm để đảm bảo luôn sẵn sàng hoạt động khi xảy ra cháy. Với những khu vực có nhiều thiết bị điện tử hoặc dữ liệu quan trọng, các giải pháp chữa cháy khí thường được cân nhắc thay thế hoặc kết hợp nhằm hạn chế tối đa thiệt hại do nước gây ra.

7. Tư vấn thiết kế, thi công hệ thống chữa cháy Sprinkler tại SQ Việt Nam

Với hơn 23 năm kinh nghiệm trong lĩnh vực phòng cháy chữa cháy, công ty PCCC Đà Nẵng – SQ Việt Nam là đơn vị được nhiều doanh nghiệp, chủ đầu tư và khu công nghiệp tại miền Trung tin tưởng lựa chọn khi cần tư vấn, thiết kế và thi công hệ thống chữa cháy tự động Sprinkler đạt chuẩn kỹ thuật và yêu cầu thẩm duyệt PCCC.

• Kinh nghiệm triển khai thực tế đa dạng: SQ Việt Nam đã trực tiếp thiết kế và thi công hệ thống chữa cháy Sprinkler cho nhiều loại công trình như nhà xưởng, kho hàng, khách sạn, chung cư, tòa nhà văn phòng, trung tâm thương mại,… đáp ứng đầy đủ yêu cầu nghiệm thu và kiểm tra thực tế của cơ quan PCCC.
• Thiết kế đúng tiêu chuẩn – đúng công năng: Hệ thống Sprinkler được thiết kế theo TCVN 7336 và các quy định PCCC hiện hành, đảm bảo tính toán chính xác về mật độ đầu phun, lưu lượng, áp lực nước, phân vùng bảo vệ phù hợp với mức độ nguy cơ cháy của từng công trình.
• Thi công chuẩn kỹ thuật, đồng bộ hệ thống: Quy trình thi công được thực hiện bởi đội ngũ kỹ thuật viên giàu kinh nghiệm, đảm bảo lắp đặt đúng bản vẽ đã được thẩm duyệt, kết nối đồng bộ với các hạng mục PCCC khác như báo cháy, bơm chữa cháy, tủ điều khiển trung tâm.
• Giải pháp tối ưu chi phí – hiệu quả sử dụng: SQ Việt Nam tư vấn phương án hệ thống phù hợp với quy mô và ngân sách thực tế của từng dự án, tránh thiết kế dư thừa nhưng vẫn đảm bảo an toàn PCCC và khả năng vận hành ổn định lâu dài.
• Bảo hành, bảo trì rõ ràng: Sau khi hoàn thành lắp đặt, hệ thống Sprinkler được kiểm tra, chạy thử và bàn giao theo đúng quy trình; đồng thời hỗ trợ bảo hành, bảo trì định kỳ giúp hệ thống luôn sẵn sàng hoạt động khi có sự cố cháy xảy ra.

Nếu bạn đang cần tư vấn thiết kế, thi công hệ thống chữa cháy Sprinkler đúng tiêu chuẩn, phù hợp thực tế công trình và thuận tiện cho nghiệm thu PCCC, hãy liên hệ trực tiếp SQ Việt Nam để được đội ngũ kỹ thuật hỗ trợ khảo sát, báo giá và triển khai nhanh chóng, chính xác:
