Hướng dẫn cách đấu chuông báo cháy chi tiết theo TCVN

Trong hệ thống PCCC, chuông báo cháy là thiết bị cảnh báo quan trọng giúp phát hiện sự cố kịp thời và đảm bảo an toàn cho người sử dụng. Tuy nhiên, để chuông hoạt động đúng và đáp ứng yêu cầu nghiệm thu, việc đấu nối cần tuân thủ đúng kỹ thuật theo tiêu chuẩn. Bài viết dưới đây, SQ Việt Nam sẽ hướng dẫn cách đấu chuông báo cháy theo TCVN, giúp hệ thống vận hành ổn định và an toàn.

1. Chuông báo cháy là gì?

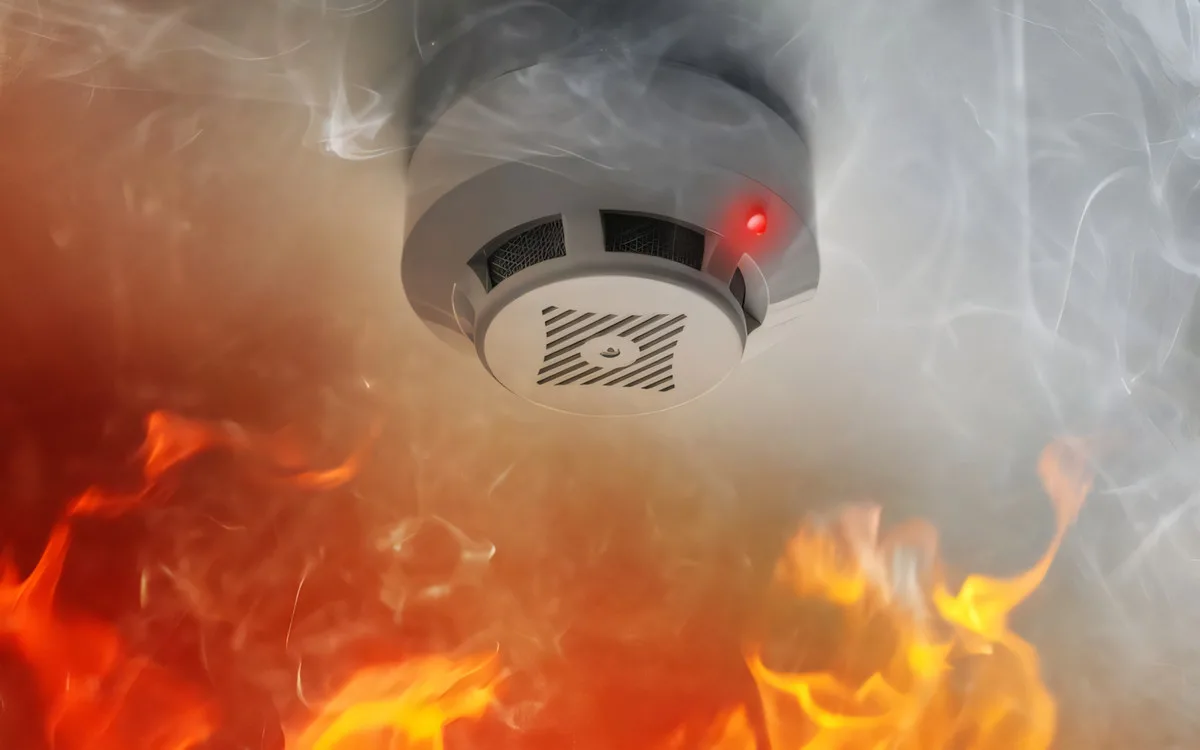

Chuông báo cháy là thiết bị cảnh báo bằng âm thanh, được thiết kế để phát ra tín hiệu to, vang và dễ nhận biết khi hệ thống phát hiện dấu hiệu cháy hoặc sự cố hỏa hoạn. Thiết bị giữ vai trò then chốt trong hệ thống phòng cháy chữa cháy, thường được lắp đặt tại các công trình như tòa nhà cao tầng, chung cư, nhà xưởng, nhà máy, khu công nghiệp và nhiều khu vực công cộng khác.

Trang bị chuông báo cháy giúp người có mặt trong khu vực nhanh chóng nhận ra nguy hiểm, từ đó chủ động xử lý ban đầu hoặc kịp thời di chuyển, sơ tán và thoát hiểm an toàn, góp phần hạn chế thiệt hại về người và tài sản.

2. Cách đấu chuông báo cháy chi tiết từng bước

Chuông báo cháy có cấu tạo và nguyên lý hoạt động khá đơn giản, tuy nhiên quá trình đấu nối cần thực hiện đúng quy trình để hệ thống vận hành ổn định và chính xác. Khi lắp đặt hệ thống báo cháy, kỹ thuật viên có thể thực hiện theo 5 bước cơ bản dưới đây.

Bước 1: Đấu dây vào đế đầu báo

Trước tiên, bạn cần đấu dây vào đế đầu báo đúng cực tính và lắp điện trở cuối tuyến tại đế đầu báo cuối cùng của mỗi kênh (zone). Trên đế đầu báo thường có các chân 1, 2 và 5, 6, trong đó:

• Chân vào là 1 và 6
• Chân ra là 2 và 5

Đấu nối đúng giúp trung tâm báo cháy dễ dàng giám sát trạng thái hoạt động của đầu báo. Nếu xảy ra sự cố như đứt dây, chập mạch, hệ thống sẽ nhanh chóng phát tín hiệu lỗi để người quản lý kịp thời xử lý. Trường hợp đấu chập hai dây tại cùng một điểm có thể khiến hệ thống mất khả năng kiểm soát và không phát hiện được sự cố.

Bước 2: Kết nối đế đầu báo với nút báo cháy

Sau khi hoàn tất đấu dây tại đế đầu báo, tiến hành nối đầu báo về trung tâm báo cháy, đảm bảo đúng cực tính và đúng kênh (thường bắt đầu từ kênh số 1).

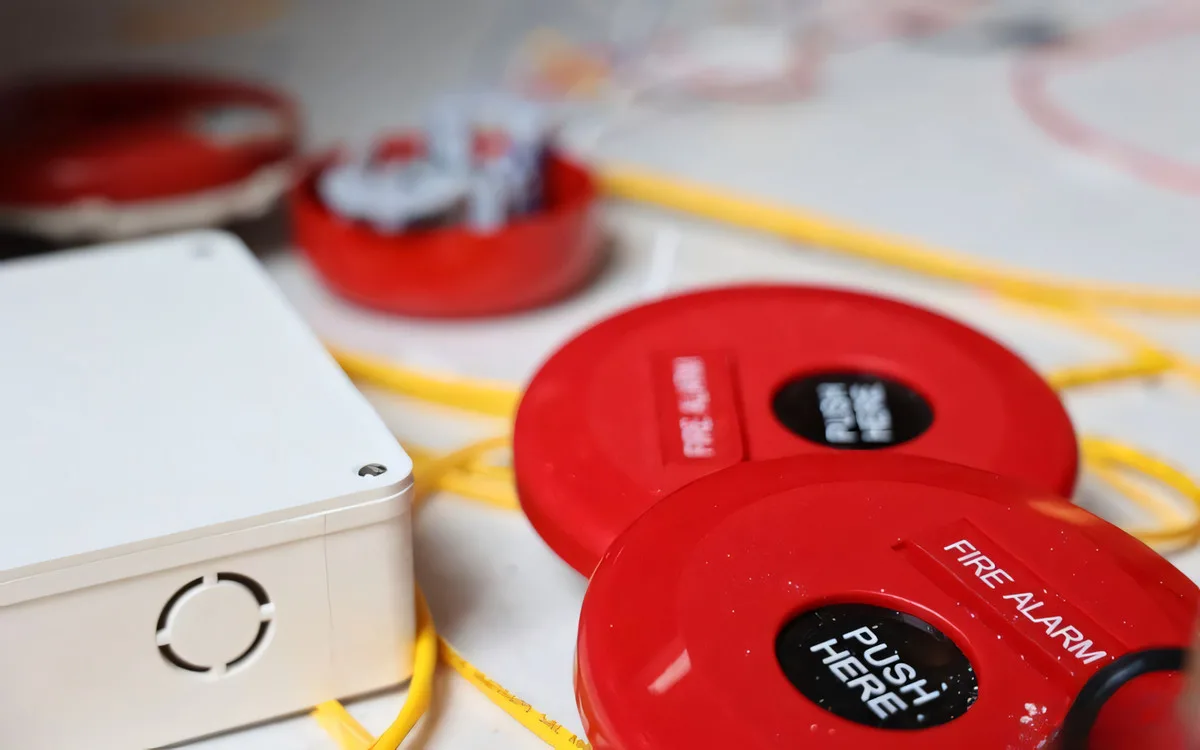

Đối với nút nhấn báo cháy bằng tay, thao tác đấu dây thực hiện tương tự: lắp điện trở cuối đường dây và xoắn chặt hai đầu dây điện trở. Nút nhấn có thể đấu chung kênh với đầu báo hoặc tách riêng thành một kênh độc lập, tùy theo thiết kế hệ thống. Các kênh tiếp theo được đấu nối lặp lại theo nguyên tắc tương tự như kênh đầu tiên.

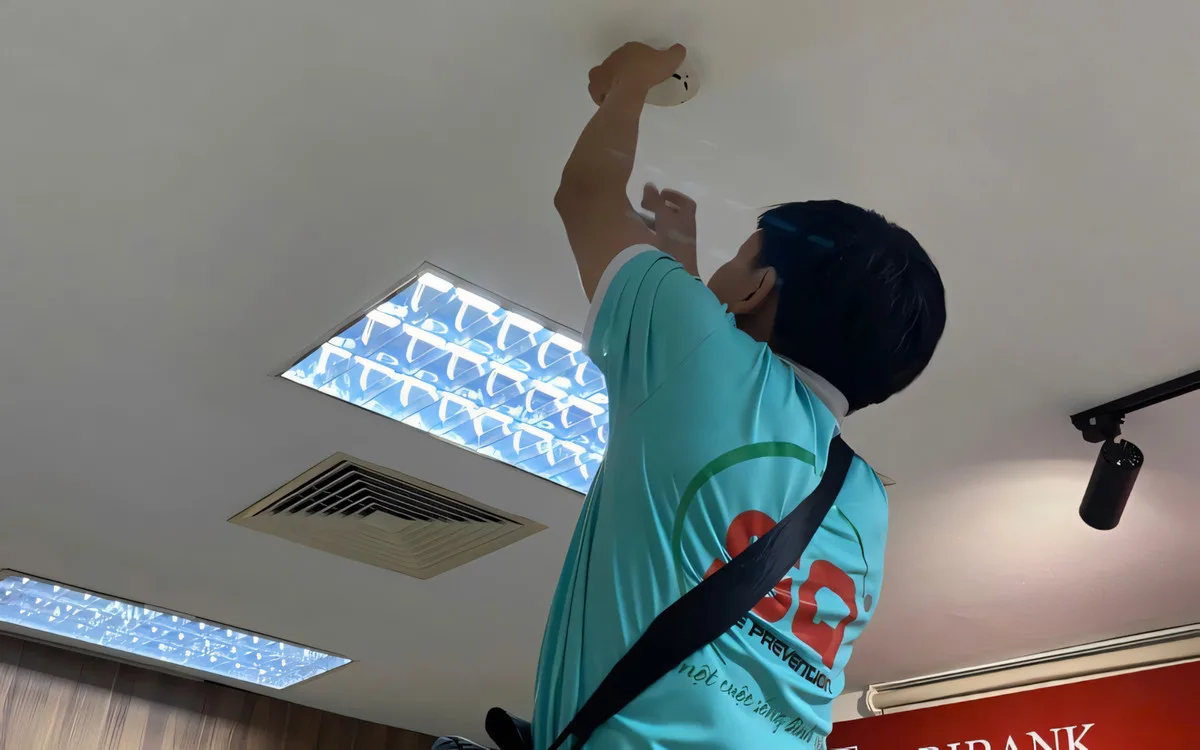

Bước 3: Lắp đầu báo vào đế đầu báo

Trên thân đầu báo và đế thường có ký hiệu gạch nhỏ để định vị. Khi lắp đặt, cần xoay sao cho hai dấu này thẳng hàng, đảm bảo đầu báo được cố định đúng vị trí và tiếp xúc điện chính xác.

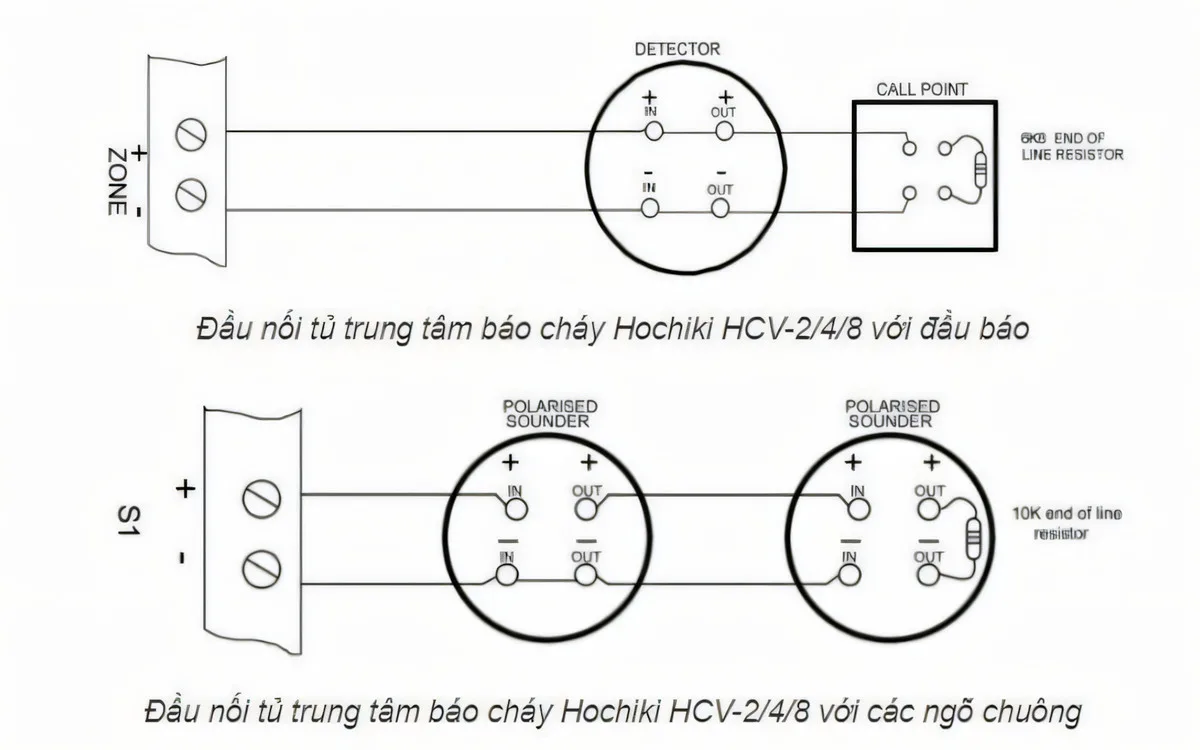

Bước 4: Đấu nối chuông và đèn về trung tâm báo cháy

Khi kết nối chuông báo cháy, cần thực hiện phân cực cho đường chuông, dù bản thân chuông được thiết kế không phân cực. Đây là bước quan trọng trong cách đấu điện chuông báo cháy, đòi hỏi kỹ thuật viên phải lắp thêm diode và điện trở cuối tuyến cho mạch chuông. Đường dây chuông cần được xác định rõ cực dương và cực âm để tránh đấu sai gây lỗi hệ thống.

Bước 5: Kết nối nguồn điện chính và nguồn điện dự phòng vào trung tâm điều khiển

Bước cuối cùng là kết nối nguồn điện cho trung tâm điều khiển. Trước khi cấp điện, cần kiểm tra lại toàn bộ hệ thống dây dẫn để đảm bảo các mối nối chính xác và an toàn.

Khi cấp nguồn, phải cấp nguồn điện 220VAC trước, sau đó mới kết nối nguồn acquy dự phòng 24VDC. Việc cấp ngược thứ tự có thể gây sốc điện, ảnh hưởng đến linh kiện và làm hỏng trung tâm báo cháy.

3. Lưu ý an toàn khi đấu nối chuông báo cháy

Không ít sự cố cháy nổ xuất phát từ những sai sót rất nhỏ trong quá trình lắp đặt hệ thống báo cháy. Vì vậy, việc tuân thủ đúng quy trình kỹ thuật và chú ý đến các yếu tố an toàn là điều bắt buộc để đảm bảo chuông báo cháy hoạt động ổn định và phát huy hiệu quả cảnh báo cao nhất.

3.1. Lưu ý về an toàn khi lắp đặt

Dưới đây là những lỗi kỹ thuật phổ biến mà người mới làm nghề thường gặp, có thể gây hỏng thiết bị hoặc ảnh hưởng đến toàn bộ hệ thống:

• Không đấu sai cực nguồn (+/–):  Đấu nhầm cực điện áp là lỗi nghiêm trọng nhất khi lắp chuông báo cháy. Phần lớn các loại chuông hiện nay đều có phân cực. Nếu đấu ngược cực âm và cực dương, thiết bị rất dễ bị hỏng mạch bên trong, thậm chí có thể gây ảnh hưởng đến bo mạch của trung tâm báo cháy.
• Sử dụng dây dẫn đạt tiêu chuẩn PCCC: Tuyệt đối không dùng dây điện kém chất lượng, dây trần hoặc nối dây tạm thời. Các mối nối cần được siết chắc và bọc cách điện cẩn thận. Dây lắp đặt không đảm bảo sẽ dễ bị oxy hóa theo thời gian, dẫn đến tình trạng hở mạch và khiến hệ thống báo lỗi liên tục.
• Thi công đúng theo bản vẽ thiết kế: Chuông báo cháy phải được lắp đặt đúng vị trí đã được phê duyệt trong hồ sơ thiết kế PCCC. Việc tự ý thay đổi vị trí lắp không chỉ làm giảm hiệu quả cảnh báo mà còn có thể gây khó khăn trong quá trình kiểm tra, nghiệm thu với cơ quan chức năng.

3.2. Lưu ý về vận hành sau khi lắp đặt

Lắp đặt đúng kỹ thuật chỉ là bước khởi đầu. Để hệ thống báo cháy luôn sẵn sàng hoạt động, cần chú ý các vấn đề sau:

• Kiểm tra, thử nghiệm định kỳ: Toàn bộ hệ thống, bao gồm cả chuông báo cháy, nên được kiểm tra ít nhất mỗi tháng một lần. Việc kích hoạt thử báo động giúp đảm bảo đường truyền ổn định và âm thanh chuông vẫn rõ, đủ lớn để cảnh báo.
• Duy trì nguồn điện dự phòng: Với các hệ thống sử dụng ắc quy dự phòng cho trung tâm, cần bảo dưỡng và thay thế ắc quy đúng theo khuyến cáo của nhà sản xuất. Trong nhiều trường hợp, sự cố cháy xảy ra khi mất điện, và lúc này nguồn dự phòng đóng vai trò cực kỳ quan trọng.
• Không để thiết bị bị che khuất: Tránh đặt vật dụng, tủ kệ hoặc treo đồ che kín đầu báo khói, đầu báo nhiệt và chuông báo cháy. Chuông bị che sẽ làm giảm âm lượng cảnh báo, còn đầu báo bị cản trở sẽ làm chậm quá trình phát hiện cháy.
• Phổ biến hướng dẫn sử dụng cho mọi người: Đảm bảo tất cả các thành viên trong gia đình hoặc nhân sự tại nơi làm việc đều nhận biết được tín hiệu báo cháy và nắm rõ các bước xử lý, sơ tán khi nghe thấy chuông báo động.

4. SQ Việt Nam – Đơn vị cung cấp và lắp đặt chuông báo cháy uy tín, giá tốt

Với 23 năm kinh nghiệm triển khai các hạng mục phòng cháy chữa cháy cho nhà ở, nhà xưởng và công trình dân dụng, công nghiệp, SQ Việt Nam thấu hiểu nỗi băn khoăn chung của khách hàng khi vừa phải chọn đúng thiết bị, vừa cần một đơn vị thi công PCCC đủ năng lực và trách nhiệm.

SQ Việt Nam mang đến giải pháp trọn gói, giúp khách hàng yên tâm từ khâu tư vấn, cung cấp thiết bị cho đến lắp đặt và vận hành hệ thống chuông báo cháy đúng tiêu chuẩn. Chúng tôi không chỉ dừng lại ở việc hướng dẫn lý thuyết, mà trực tiếp triển khai thi công thực tế với quy trình rõ ràng, chuẩn kỹ thuật và an toàn.

Khi lựa chọn SQ Việt Nam, khách hàng sẽ nhận được:

• Thiết bị đạt tiêu chuẩn: Cam kết cung cấp chuông báo cháy và thiết bị PCCC chính hãng, nguồn gốc rõ ràng, đáp ứng đầy đủ tiêu chuẩn kỹ thuật và quy định TCVN hiện hành.
• Thi công đúng chuẩn, an toàn: Đội ngũ kỹ thuật viên được đào tạo chuyên môn bài bản, am hiểu thực tế công trình, đảm bảo lắp đặt chính xác, gọn gàng, đúng thiết kế và tối ưu hiệu quả cảnh báo.
• Tư vấn sát nhu cầu thực tế: SQ Việt Nam không bán giải pháp đại trà. Mỗi công trình đều được khảo sát, tư vấn phương án phù hợp về quy mô, chi phí và mức độ an toàn.
• Bảo hành & đồng hành lâu dài: Hệ thống sau lắp đặt được bảo hành rõ ràng, hỗ trợ bảo trì định kỳ, giúp chuông báo cháy luôn hoạt động ổn định và sẵn sàng 24/7.

Nếu bạn cần tư vấn cách đấu chuông báo cháy đúng TCVN hoặc tìm đơn vị cung cấp, lắp đặt trọn gói uy tín, hãy liên hệ SQ Việt Nam để được hỗ trợ giải pháp an toàn, đúng chuẩn và tối ưu chi phí cho công trình của bạn:

Công ty cổ phần SQ Việt Nam

• Địa chỉ: 14 Hà Huy Tập, Phường Thanh Khê, TP. Đà Nẵng
• Hotline: 0935 513 543
• Email: info@sqvietnam.vn
• Website: www.sqvietnam.vn

Nắm rõ cách đấu chuông báo cháy đúng tiêu chuẩn giúp hệ thống vận hành ổn định, cảnh báo kịp thời và đáp ứng yêu cầu nghiệm thu PCCC. Nếu bạn muốn đảm bảo thi công chuẩn TCVN, an toàn ngay từ đầu và hạn chế rủi ro kỹ thuật, SQ Việt Nam là đơn vị đáng tin cậy để tư vấn, cung cấp thiết bị và lắp đặt trọn gói, đồng hành bảo trì giúp hệ thống luôn hoạt động hiệu quả lâu dài.
